Шаг стропил на односкатной крыше: нормы, расчет и таблицы

Вы стоите перед готовым каркасом дома или пристройки, в руках у вас брус, а в голове - вопрос: как часто ставить ноги для будущей крыши? Ошибка здесь стоит дорого. Слишком редкие стропила прогнутся под снегом, слишком частые - это перерасход денег и лишняя нагрузка на стены. Для односкатной крыши этот параметр критичен, так как геометрия конструкции проста, но нагрузки могут быть значительными.

В этой статье мы разберем, какое именно расстояние должно быть между стропильными ногами, какие строительные нормы (СНиП) диктуют правила игры и как сделать расчет самостоятельно, не нанимая проектировщика за тысячи рублей.

Почему нельзя ставить стропила «на глаз»?

Односкатная крыша кажется самой простой конструкцией. Два параллельных ряда стен разной высоты, перекрытие и скат. Но именно простота обманчива. Если вы поставите стропила слишком редко, они начнут работать как гибкий рычаг. Под весом мокрого снега или ветра они прогнутся, что приведет к трещинам в стенах и протечкам через деформированный кровельный пирог.

Если же вы поставите их слишком часто, вы просто выбросите деньги на дрова. Дерево - дорогой материал. Лишний кубометр бруса увеличит стоимость проекта на 10-15%, а вес крыши станет избыточным для фундамента.

Главный секрет профессионалов кроется в стандартах материалов. Большинство современных кровельных и теплоизоляционных материалов выпускаются шириной 1,2 метра. Это не случайность. Производители ориентируются на стандартный шаг стропил. Если вы сделаете шаг 1000 мм или 600 мм, листы минваты или OSB лягут идеально, без подрезки и мостиков холода.

Нормативная база: что говорят СНиП и СП

В России строительство регулируется сводами правил (СП), которые заменили старые СНиПы. Основной документ для нас - СП 20.13330.2016 «Нагрузки и воздействия». Он не дает точную цифру «ставьте каждые 70 сантиметров», но задает рамки безопасности.

Согласно нормам, шаг стропильных ног определяется расчетом на прочность и жесткость. Однако есть общепринятые диапазоны, которые используют строители по всей стране, включая Санкт-Петербург с его специфическими ветровыми нагрузками:

• Для легких кровель (профнастил, металлочерепица без утепления): шаг может быть до 1200 мм, если сечение бруса достаточно велико.
• Для тяжелых кровель (керамическая черепица, шифер): шаг уменьшается до 600-800 мм.
• Для мансардных или утепленных крыш: шаг привязывается к ширине утеплителя (обычно 580-600 мм или 980-1000 мм).

Важно помнить: нормы рассчитаны на средние условия. Если ваш дом находится в лесу, где нет ветра, или на открытой площадке, где ветер срывает снег, расчет должен быть индивидуальным.

От чего зависит шаг стропил? Три главных фактора

Чтобы выбрать правильное расстояние, нужно оценить три параметра. Пропустить один из них - значит рисковать.

1. Длина пролета. Это расстояние от одной опорной стены до другой. Чем длиннее пролет, тем больше прогибается балка. Например, для пролета 4 метра можно взять брус 100x150 мм с шагом 1 метр. А вот для пролета 6 метров тот же брус потребует шага 60 см или увеличения сечения до 100x200 мм.
2. Сечение стропильного бруса. Толщина и высота доски напрямую влияют на несущую способность. Брус 150x50 мм работает хуже, чем 150x100 мм, даже если площадь сечения одинакова, потому что высота балки важнее для сопротивления изгибу.
3. Тип кровельного материала. Профлист толщиной 0,5 мм требует более частого шага, чтобы не провисать между стропилами, чем толстая металлочерепица или тяжелый шифер, который сам по себе распределяет нагрузку.

Таблица рекомендуемых шагов стропил

Эта таблица поможет вам быстро ориентироваться в выборе параметров. Данные актуальны для средней полосы России (снеговой район II-III).

Обратите внимание: если вы используете доску вместо бруса (например, 50x150 мм), шаг придется уменьшить вдвое или добавить подкосы, так как тонкая сторона плохо сопротивляется изгибу.

Как рассчитать шаг стропил самостоятельно

Вам не нужно быть инженером-конструктором, чтобы понять логику расчета. Вот простой алгоритм, который используют мастера на практике.

Шаг 1: Определите длину пролета

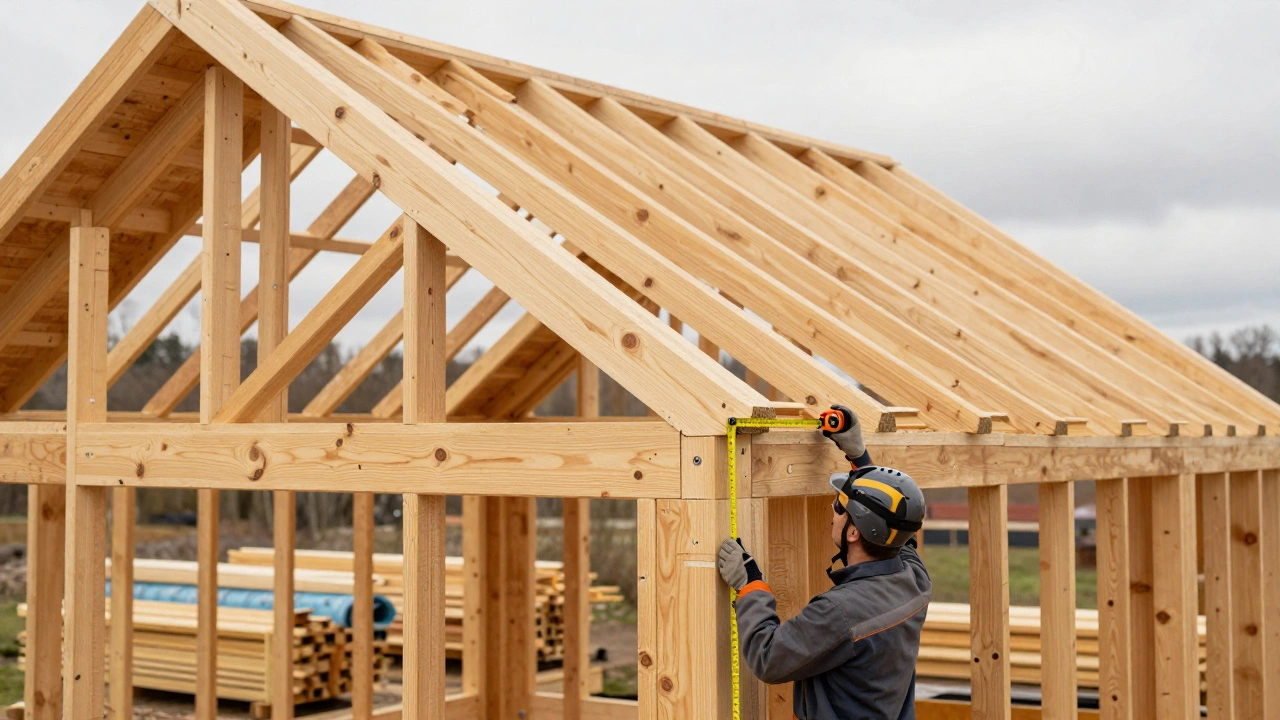

Измерьте расстояние между стенами, на которых будет лежать крыша. Допустим, ширина дома 6 метров. Это наш пролет L = 6000 мм.

Шаг 2: Выберите тип утеплителя (если он есть)

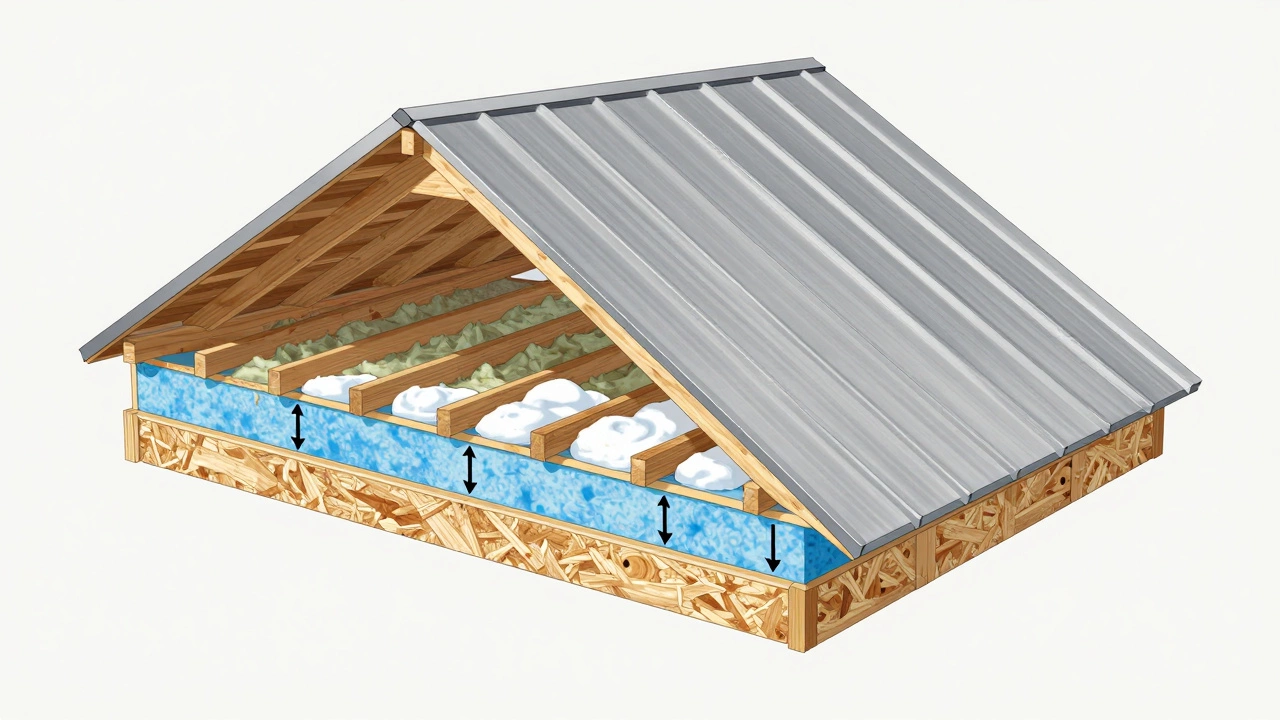

Если крыша будет теплой, купите рулон минеральной ваты. Посмотрите на упаковку. Стандартная ширина плит - 1200 мм. Чтобы плиты входили плотно, расстояние между центрами стропил должно быть чуть меньше ширины плиты. Обычно это 580 мм или 980 мм. Округлим до 600 мм и 1000 мм для удобства разметки.

Шаг 3: Проверьте несущую способность

Используйте онлайн-калькулятор стропил или таблицу выше. Для пролета 6 метров и шага 1000 мм нужен брус минимум 100x200 мм из сосны или ели первого сорта. Если у вас только 100x150 мм, уменьшите шаг до 600 мм.

Шаг 4: Учтите обрешетку

Не забывайте, что на стропила ложится обрешетка. Для мягкой кровли нужна сплошная обрешетка из влагостойкой фанеры или OSB. В этом случае шаг стропил часто делают кратным размеру листа фанеры (1220 мм или 1525 мм), чтобы минимизировать обрезки. Например, шаг 610 мм или 760 мм.

Ошибки новичков, которых нужно избегать

Даже зная теорию, легко ошибиться на практике. Вот типичные проблемы, с которыми я сталкиваюсь на стройплощадках в Петербурге.

• Неравномерный шаг. Последнее стропило часто ставят «по остатку». Если после разметки остается 400 мм вместо 600, лучше немного сократить все шаги равномерно или добавить короткое стропило, чем оставлять большой просвет. Равномерность нагрузки важна для стен.
• Игнорирование конькового узла. На односкатной крыше нет конька в привычном смысле, но есть верхний мауэрлат. Стропило должно опираться на него надежно. Если шаг большой, верхняя опора может вырваться ветром. Используйте металлические уголки и саморезы, а не только гвозди.
• Сухое дерево vs сырое. Если вы покупаете необрезную доску прямо с леса, она высохнет и усохнет. Шаг может стать больше, появится щели. Лучше использовать камерную сушку (влажность 12-18%).
• Забытая вентиляция. При малом шаге стропил (менее 500 мм) трудно организовать вентиляционный зазор под кровлей. Воздух не циркулирует, конденсат скапливается, дерево гниет. Не делайте шаг менее 500 мм без специального проекта.

Специфика регионов: Санкт-Петербург и Ленинградская область

Живя в Северной столице, я вижу много ошибок, связанных с климатом. Здесь два врага кровли: высокая влажность и сильные порывистые ветры.

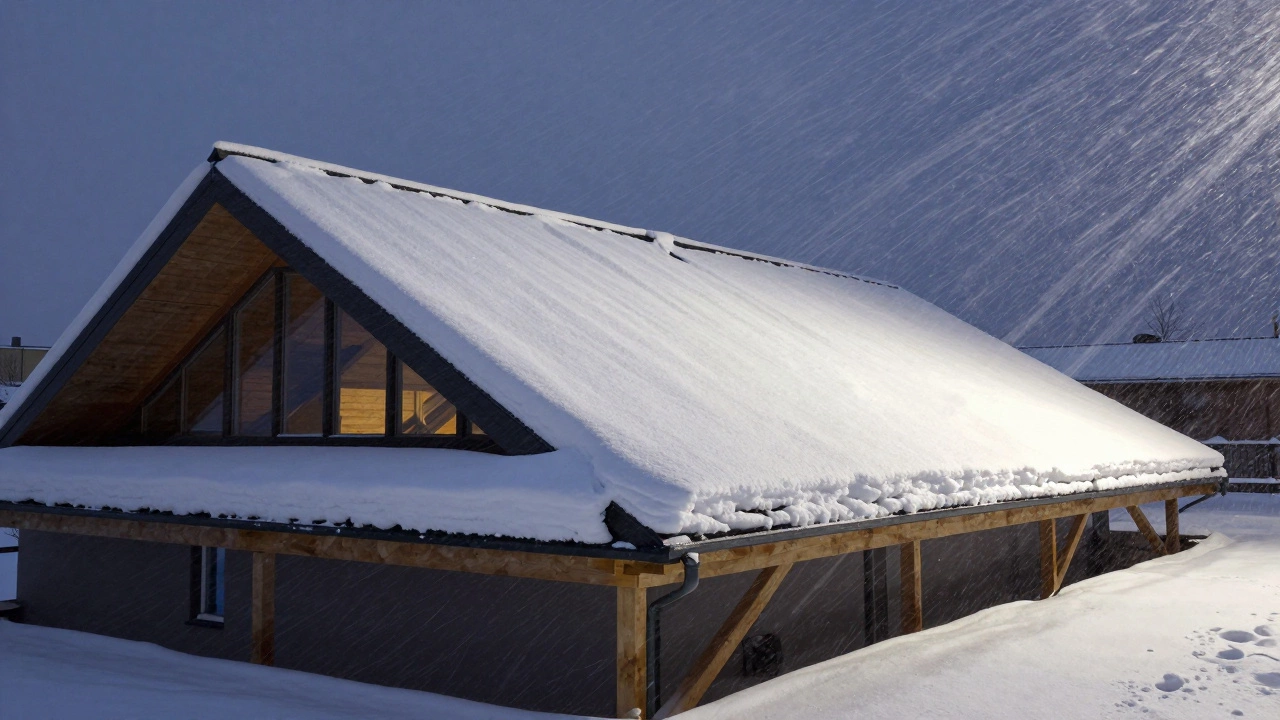

Снеговая нагрузка в СПб относится ко II-III району. Это значит, что снег может лежать долго и становиться мокрым, тяжелым. Вес квадратного метра мокрого снега может достигать 200 кг. Поэтому для односкатных крыш над гаражами или террасами в этом регионе я всегда рекомендую шаг 600 мм, даже если по таблице допускается 1000 мм. Лучше перестраховаться.

Также важно учитывать угол наклона. Односкатная крыша обычно имеет уклон 15-30 градусов. При таком угле снег не соскальзывает сам. Значит, вся масса лежит на стропилах постоянно. Увеличьте сечение бруса или уменьшите шаг, если угол меньше 20 градусов.

Чек-лист перед началом работ

Прежде чем брать топор или циркулярную пилу, проверьте себя по этому списку:

• [ ] Измерена ли точная ширина пролета?
• [ ] Выбрано ли сечение бруса согласно таблице?
• [ ] Учтена ли ширина утеплителя (если крыша теплая)?
• [ ] Есть ли запас древесины на 10% на случай брака?
• [ ] Заготовлены ли металлические крепежные элементы (уголки, пластины)?
• [ ] Обработана ли древесина антисептиком?

Альтернативы деревянным стропилам

Если пролет очень большой (более 7-8 метров) или вы хотите максимально легкий каркас, рассмотрите другие материалы:

• Металлические стропила. Из профильной трубы или швеллера. Они позволяют делать шаг до 2-3 метров. Но они дороже, требуют сварки и защиты от коррозии. В частных домах используются редко из-за сложности монтажа.
• Ламинированная древесина (LVL). Очень прочный композитный брус. Позволяет делать большие пролеты с меньшим сечением. Идеально для больших террас и навесов. Цена выше обычной сосны в 2-3 раза.

Для большинства дачных домов, бань и гаражей классический деревянный брус сосны или ели остается лучшим выбором по соотношению цена/качество/прощаемость ошибок.
