Расчет арматуры на фундамент дома 10х12: таблица, формулы и нормы СНиП

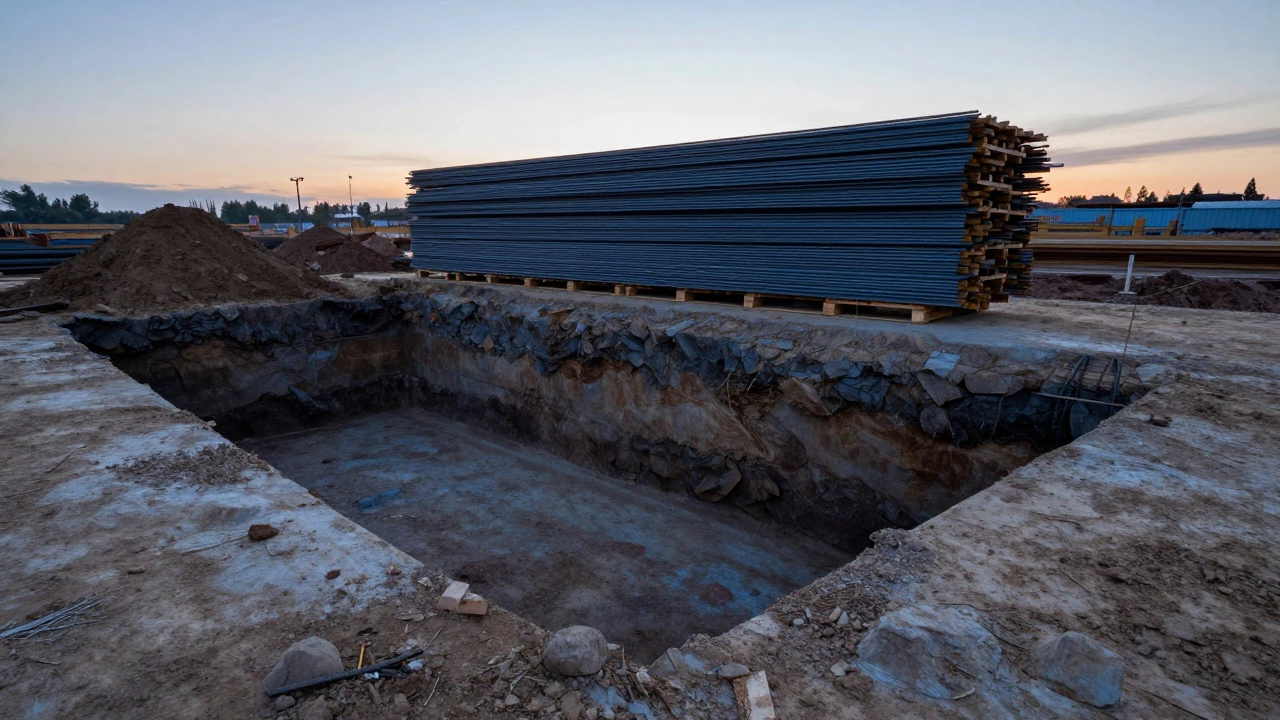

Вы стоите на участке с готовым котлованом или только планируете копать яму под дом 10 на 12 метров. Перед вами лежит чертеж, а в голове крутится один вопрос: сколько точно нужно купить арматуры, чтобы не переплатить за лишние прутки и не остаться без материала посреди бетонирования? Ошибка здесь стоит дорого. Недостаток металла ослабит конструкцию, а избыток - это просто выброс денег на ветер, который потом придется вывозить со стройки.

Для дома площадью 120 квадратных метров (10х12 м) расчет зависит от типа фундамента. Чаще всего для таких размеров выбирают ленточный фундамент. Он надежен, проверен временем и подходит для большинства грунтов в России. Давайте разберем по полочкам, как посчитать количество стальной арматуры, какой диаметр выбрать и какие нюансы учитывают профессионалы.

Определяемся с типом фундамента и периметром

Прежде чем считать метры прутков, нужно понять геометрию вашего объекта. Дом 10 на 12 метров имеет периметр наружных стен:

• 10 + 10 + 12 + 12 = 44 метра.

Но фундамент ложится не по самому краю стены, а чуть глубже. Обычно лента уходит внутрь на 5-10 см с каждой стороны. Если у вас есть внутренние несущие стены (например, перегородка посередине дома), их длину тоже нужно добавить к общему периметру армирования.

Допустим, у вас простой прямоугольник без внутренних несущих стен. Тогда длина ленты составляет примерно 43-44 метра. Это база для всех дальнейших расчетов. Для ленточного фундамента глубиной 1,5 метра это стандартное решение для двухэтажного кирпичного или газоблочного дома.

Какое сечение арматуры выбрать?

Здесь важно не ошибиться. Слишком тонкая арматура не выдержит нагрузку, слишком толстая - будет «работать» хуже из-за плохой сцепляемости с бетоном и увеличит стоимость.

Согласно нормам СП 63.13330 (Бетонные и железобетонные конструкции), для частного дома высотой до 2 этажей обычно используют два основных диаметра:

• А500С диаметром 12 мм основная рабочая арматура. Это вертикальные и горизонтальные прутья, которые принимают на себя основные нагрузки. Для дома 10х12 м этого более чем достаточно.
• А240 диаметром 6-8 мм гладкая арматура для хомутов. Она используется для создания каркаса, связывая рабочие прутки между собой. Хомуты держат форму, но не несут основной тяжести.

Если грунт пучинистый (глина, суглинок), а дом тяжелый (кирпич, бетон), лучше взять запас и использовать арматуру 14 мм. Но для легких материалов (газоблок, дерево) 12 мм - золотой стандарт.

Формула расчета рабочей арматуры

Стандартный армирующий пояс ленточного фундамента состоит из четырех продольных прутков: два сверху и два снизу. Это минимальное требование для ширины ленты до 40-50 см. Если лента шире 50 см, иногда добавляют третий ряд посередине, но для дома 10х12 это редкость.

Давайте посчитаем для схемы «4 прутка»:

1. Периметр фундамента: 44 метра.
2. Количество прутков: 4 штуки.
3. Общая длина: 44 м × 4 = 176 метров.

Кажется, что все просто. Но стоп! Арматура не идет прямыми линиями бесконечно. Прутки имеют стандартную длину 6 или 12 метров. Чтобы соединить их, нужен нахлест. По нормам СНиП, нахлест должен быть минимум 40-50 диаметров арматуры. Для 12 мм это около 50-60 см.

На длине 44 метра вам понадобится много стыков. Каждый стык «съедает» полезную длину. Опытные строители закладывают коэффициент запаса 10-15% на нахлесты и угловые соединения.

Итоговый расчет рабочей арматуры:

• 176 м × 1,15 (запас) ≈ 202 метра.

Это чистая длина стали, которая пойдет в землю.

Расчет хомутов (гладкой арматуры)

Хомуты нужны, чтобы скрепить верхний и нижний ряды продольной арматуры. Шаг установки хомутов обычно составляет 20-30 см. В зонах углов и мест примыкания внутренних стен шаг уменьшают до 10-15 см для большей жесткости.

Предположим среднюю высоту фундамента 1,5 метра и ширину ленты 40 см. Периметр одного хомута:

• (1,5 м + 0,4 м) × 2 = 3,8 метра.

Теперь считаем количество хомутов. При шаге 20 см (0,2 м):

• 44 м / 0,2 м = 220 хомутов.

Длина гладкой арматуры:

• 220 шт × 3,8 м = 836 метров.

Добавляем 10% на ошибки резки и вязку: 836 × 1,1 ≈ 920 метров.

Важно помнить про вес. Арматура 12 мм весит около 0,888 кг/метр. Гладкая 6 мм - 0,222 кг/метр, а 8 мм - 0,395 кг/метр. Продавцы часто отпускают материал по весу, поэтому перевод метров в килограммы критически важен.

Нюансы, о которых молчат калькуляторы

Онлайн-калькуляторы дают идеальные цифры. Реальность строительно-й площадки отличается.

1. Угловые соединения. В углах дома арматуру нельзя просто обрезать. Ее нужно гнуть П-образно или делать специальные крючки. Это требует дополнительных метров длины для каждого угла. На четыре угла добавьте еще 10-15 метров рифленой арматуры.

2. Стыковка длинных прутков. Если вы купите арматуру длиной 12 метров, стыков будет меньше, чем при покупке 6-метровых прутков. Меньше стыков - меньше затрат на вязальную проволоку и меньше риска ошибок. Однако 12-метровые прутки сложнее транспортировать и гнуть на месте. Для фундамента 44 метра 12-метровые прутки оптимален: на одну сторону 10 метров хватит одного прутка с небольшим нахлестом.

3. Запас на брак и обрезки. Всегда остается обрезки при резке хомутов. Никто не использует каждый миллиметр. Поэтому итоговый заказ всегда округляется в большую сторону.

Что еще нужно кроме арматуры?

Арматура - только половина дела. Вам понадобится:

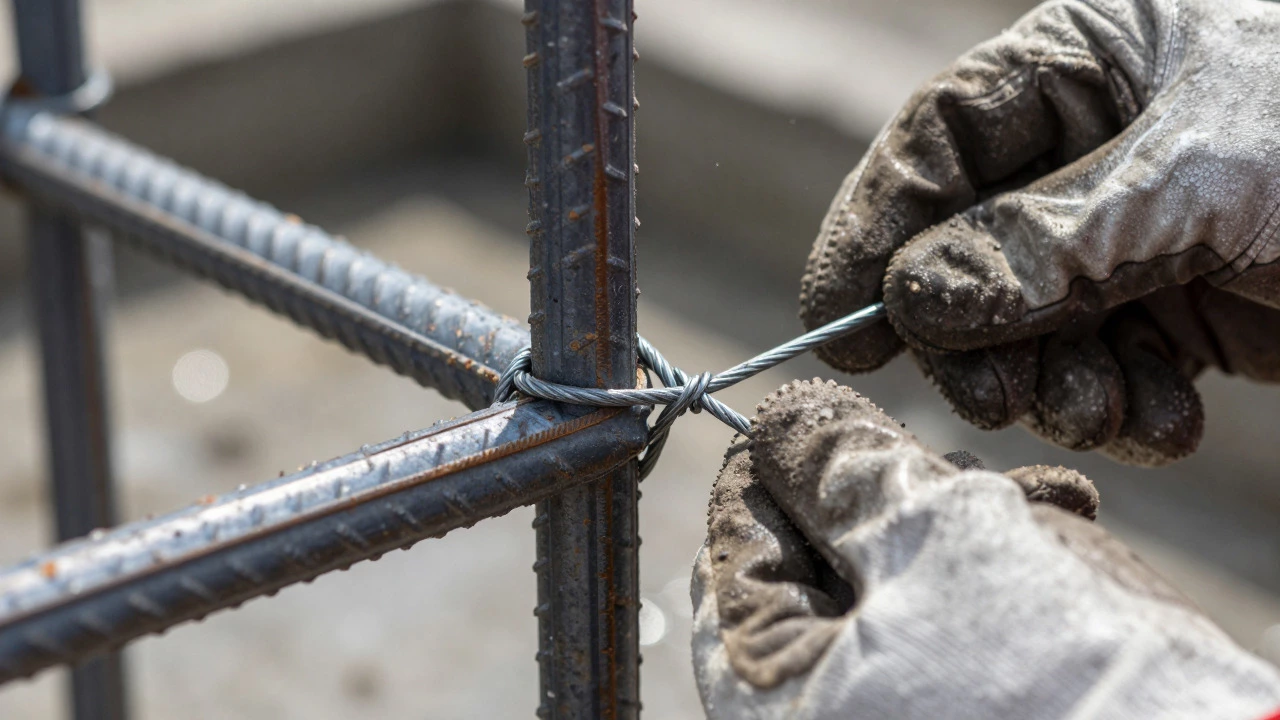

• Вязальная проволока для соединения узлов каркаса. Расход примерно 20-30 грамм на узел. При 220 хомутах и 4 продольных прутках узлов будет много. Ориентируйтесь на 5-7 кг проволоки.
• Пластиковые подкладки (фиксаторы) для обеспечения защитного слоя бетона. Арматура не должна касаться земли или опалубки вплотную. Минимальный слой бетона снаружи - 3-5 см. Без фиксаторов коррозия съест металл за пару десятков лет.
• Гидроизоляция рубероид или мастика. Фундамент должен быть защищен от влаги грунта.

Частые ошибки при заказе

Многие заказывают арматуру класса А1 (гладкую) для рабочих стержней. Это грубая ошибка. Рифленая поверхность (класс А500С или А400) обеспечивает сцепление с бетоном. Гладкая арматура будет просто скользить внутри бетонного монолита при нагрузке, и фундамент треснет.

Другая ошибка - экономия на хомутах. Некоторые ставят их через 50-60 см. Для легкого деревянного дома это допустимо, но для каменного дома шаг более 30 см считается нарушением технологии. Каркас должен держать форму при заливке тяжелого бетона.

Итоговая смета на материалы

Подводя итоги для дома 10х12 м с ленточным фундаментом:

• Рифленая арматура 12 мм: около 200-210 метров (примерно 180-190 кг).
• Гладкая арматура 6-8 мм: около 900-950 метров (примерно 150-200 кг в зависимости от диаметра).
• Вязальная проволока: 5-7 кг.
• Фиксаторы: 200-300 штук.

Рекомендую заказать с запасом 5-10%. Лучше останется немного лишнего металла, чем вы будете бегать по городу искать недостающие прутки в день заливки бетона. Бетон ждать не любит, а арматурный каркас должен стоять готовым.
