Каким должен быть сварочный шов на трубе: требования и контроль

Представьте ситуацию: вы заварили стык двух труб, металл блестит, видны аккуратные чешуйки. Но через месяц в этом месте появляется течь или трещина. Почему? Потому что внешний вид не всегда гарантирует прочность. Вопрос «каким должен быть сварочный шов на трубе» - это не просто эстетика, а вопрос безопасности конструкции. В этой статье разберем, как отличить качественный стык от бракованного, какие стандарты действуют и как проверить работу без дорогостоящего оборудования.

Ключевые выводы

• Идеальный шов имеет равномерную высоту и плавное переходное сечение к основному металлу.
• Основные враги прочности: поры, непровары и подрезы у корня шва.
• Для ответственных конструкций обязательна визуальная проверка по ГОСТ Р 5583-2014.
• Способ сварки (MMA, TIG, MIG) влияет на геометрию шва и требования к подготовке кромок.

Геометрия и внешние признаки качественного соединения

Когда вы смотрите на готовый стык, первое, на что обращают внимание опытные мастера, - это профиль шва. На трубопроводах чаще всего используется односторонний или двусторонний шов. Если говорить простыми словами, шов должен выглядеть как ровная горка или плоская поверхность, в зависимости от требований проекта. Главное правило: нет резких перепадов высоты. Если одна сторона шва выпирает сильно, а другая утоплена, это создает концентрацию напряжений. Именно там металл начнет трескаться под нагрузкой.

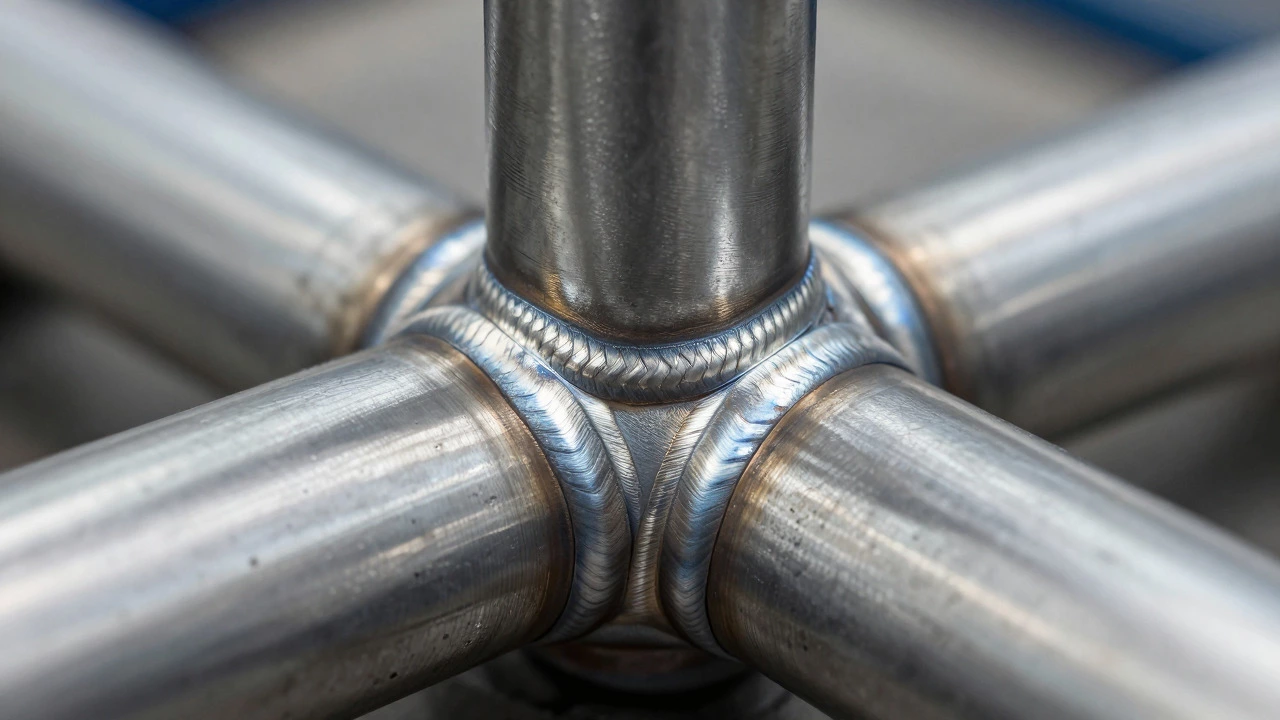

Обратите внимание на «чешуйки» - характерные следы движения дуги. Они должны быть мелкими, одинаковыми по размеру и лежать плотно друг к другу. Крупные, редкие чешуйки говорят о том, что сварщик двигался слишком быстро или использовал ток выше нормы. Это приводит к тому, что металл не успевает правильно кристаллизоваться, и внутри остаются внутренние дефекты.

Типичные дефекты, которые нельзя игнорировать

Даже если шов выглядит красиво, внутри могут прятаться проблемы. Вот список самых частых ошибок, которые встречаются при сварке труб:

1. Непровар корня шва. Это самый опасный дефект. Если металл в самом глубине стыка не соединился полностью, остается пустота. Под давлением жидкости или газа этот участок проломится первым.
2. Подрезы. Глубокие бороздки вдоль границы шва и основного металла. Они работают как микротрещины. Если глубина подреза превышает 1 мм, такой шов считается дефектным для большинства конструкций.
3. Поры. Маленькие кратеры или дырки в металле. Одна-две мелкие поры допустимы, но их скопление - признак того, что защитный газ не работал должным образом или электрод был влажным.
4. Брызги. Мелкие капли металла, прилипшие рядом со швом. Их легко удалить, но если их много, значит, режимы сварки подобраны неверно.

Нормативные требования и стандарты

В России качество сварных соединений регулируется стандартами серии ГОСТ Р 5583. Этот документ устанавливает правила визуального контроля. По нему шов делится на категории качества (от А до Д). Категория А - высшая, для особо ответственных узлов, например, магистральных газопроводов. Для бытовых задач или несущих конструкций обычно достаточно категории Б или В.

Что проверяют по нормам?

• Отсутствие сквозных пор и трещин.
• Максимальная высота шва (выпуклость) не должна превышать определенных значений в зависимости от диаметра трубы.
• Ширину валика: она должна быть симметричной относительно оси шва.

Если вы работаете по договору с заказчиком, обязательно сверяйтесь с техническим заданием. Там может быть указано, какой именно класс качества требуется. Без этого документа споры о приемке работ часто заканчиваются тем, что каждый говорит свое.

Зависимость от способа сварки

Не все способы дают одинаковый результат. От выбора метода зависит, насколько аккуратно будет выглядеть стык и какие требования предъявляются к подготовке.

Например, при сварке нержавеющей стали методом TIG шов получается зеркально гладким. Здесь любая порца или подрез сразу видны невооруженным глазом. Зато MMA (обычный «электрод») позволяет варить даже на ветру и в грязи, но требует более внимательной зачистки шлака после каждого слоя.

Как проверить шов своими руками

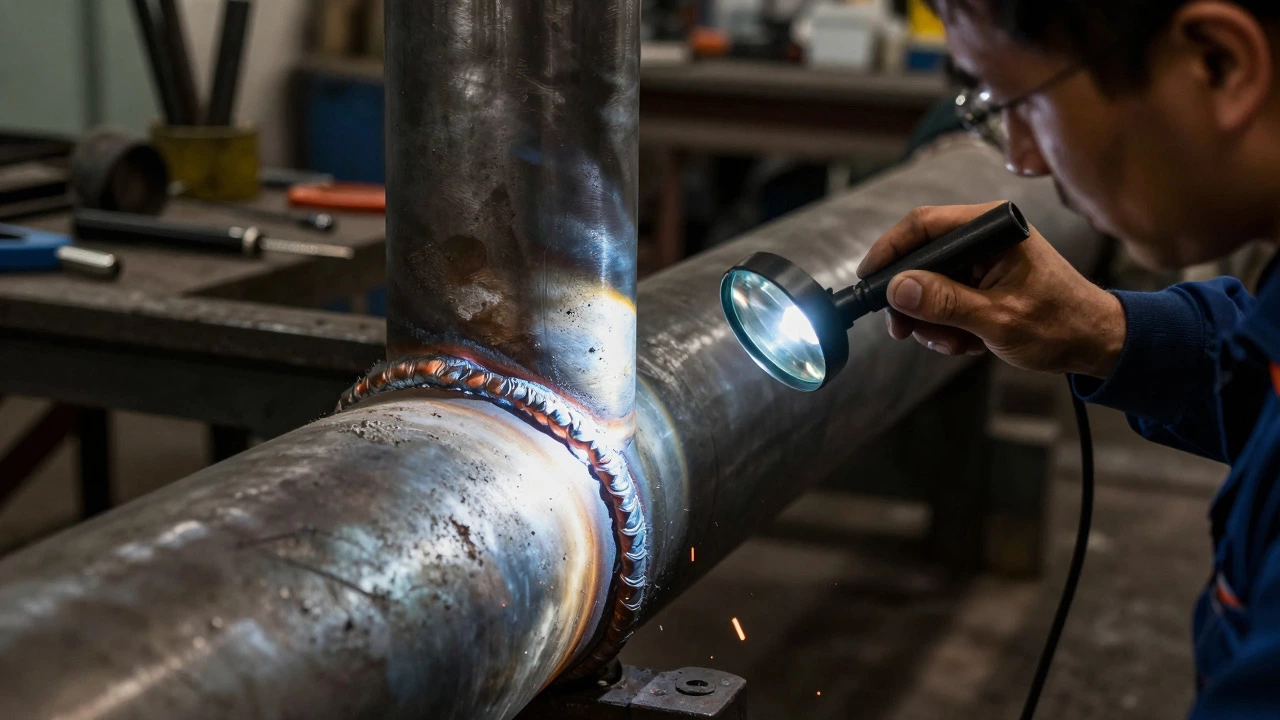

Не всегда есть возможность заказать рентген или ультразвуковой контроль. Но базовую проверку можно провести самостоятельно. Вам понадобится только фонарик, лупа (увеличительное стекло) и щетка по металлу.

1. Уберите шлак и окалину. Шов должен быть полностью очищен до металлического блеска.
2. Осмотрите шов под разными углами. Свет от фонарика лучше падать сбоку, так рельеф станет отчетливее.
3. Проверьте наличие подрезов. Проведите ногтем или линейкой перпендикулярно шву. Если ощущается глубокая ямка - это подрез.
4. Посчитайте поры. Если они единичные и диаметром менее 1 мм - скорее всего, все в порядке. Если их много или они сливаются в цепочки - шов неудовлетворительный.

Есть простой тест на герметичность для низконапорных систем. После сварки и остывания заполните участок водой или мыльным раствором. Если появляются пузырьки или капли просачиваются - есть скрытый дефект, требующий заделки.
